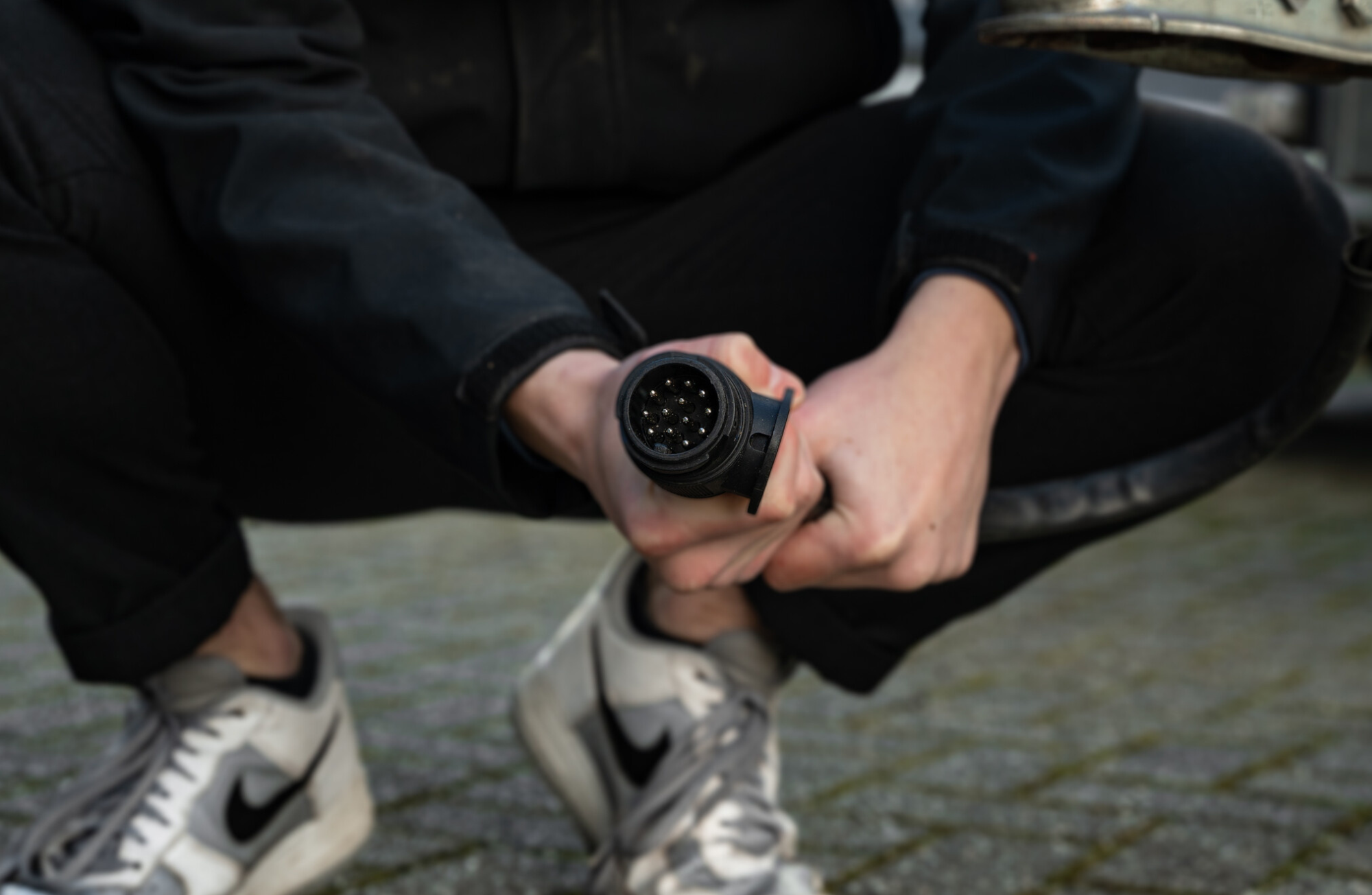

Aansluitschema 13 polige stekker
- Geplaatst op
- Door Merin
- Geplaatst in Aansluitschema, Verlichting
- 7
Hoe sluit je de verlichting op de aanhanger aan? Handige aansluitschema's voor 13 polige aansluitingen voor de aanhanger en caravan.
Wij krijgen veel vragen van klanten over het aansluiten van verlichting van de aanhanger en caravan. Hiervan hebben wij de meest gestelde in dit artikel beantwoord. Heb je geen zin om zelf de verlichting aan te sluiten? Overweeg dan een van onze voordelige complete verlichtingsets.
13 polige stekkers van Multicon of Jaeger
Twee producenten met ieder een eigen systeem. De twee grootste aanbieders van 13 polige stekkers en stekkerdozen zijn Multicon en Jaeger. Deze beide types hebben verschillende aansluitschema’s. Het grootste voordeel van de Multicon West is dat er naast de 13 polige stekker ook een 7 polige stekker kan worden aangesloten. Hier is dus geen adapter/verloopstekker voor nodig. De Multicon stekkers worden hoofdzakelijk toegepast bij enkel caravanbouwers. Is je auto uitgerust met een Jaeger aansluiting en je caravan met een Multicon West aansluiting? Dan adviseren wij je de volgende verloopstekker.
Aangezien de Duitse auto- en caravan industrie gekozen heeft voor de Jaeger aansluiting (Volta of DIN genoemd) en de meeste andere producten dit volgen is Jaeger de nieuwe standaard in de industrie geworden. Zowel de meeste auto's als aanhangwagens hebben 8 polen aangesloten, maar men spreekt dat toch van een 13 polige aansluiting.
Aansluitschema 13 polige aanhanger verlichting (Jaeger)
Hieronder vind je het totale aansluitschema van de 13 polige stekker. Het komt ook in veel gevallen voor dat de stekker slechts 8 pinnen heeft en de overige functies niet worden gebruikt. Het enige wezenlijke verschil met de 7 polige stekker is dan dat er een achteruitrijlicht signaal wordt meegegeven.
Aansluitschema 13 polige Multicon West aansluiting
Video: 13 polige stekker monteren
In de onderstaande video legt Siedrik uit hoe je de 13 polige stekker aansluit met behulp van de bovenstaande schema's. Ook geeft hij hierbij aan wat de handelingen zijn die verricht moeten worden.
Hier is het volledige stappenplan, die in de video besproken wordt:
- Voorbereiding: Verzamel de benodigde onderdelen: een 13-polige stekker, de hoofdkabel, een striptang, een schroevendraaier en een kabelstripper. Strip de hoofdkabel ongeveer 7-10 cm, zodat de individuele aders blootgelegd zijn.
- Open de stekker: Draai de schroef los en verwijder het omhulsel van de stekker. Draai ook de kleine schroefjes in de stekker los om later de draden te kunnen bevestigen.
- Strip de kabel: Strip de uiteinden van de individuele draden ongeveer 5-6 mm vanaf de isolatie.
- Voorbereiding van de stekker: Schuif het omhulsel en de rubberen ring over de kabel voordat je begint met aansluiten.
- Aansluiten van de draden: Sluit de draden aan volgens de kleurcodering in het aansluitschema
- Bevestig de draden: Zorg ervoor dat de draden stevig vastzitten door ze voorzichtig aan te trekken. Ze moeten goed vastzitten om losraken te voorkomen.
- Maak de stekker dicht: Plaats het binnenwerk van de stekker terug in het omhulsel en monteer de rubberen ring. Draai alles goed vast, inclusief de uitsparing, om te voorkomen dat water binnendringt.
- Eindcontrole: Controleer alle functies (verlichting, richtingaanwijzers, enz.) om te verzekeren dat alles correct is aangesloten.
Auto 7 polig en aanhanger 13 polig?
Het kom regelmatig voor dat de aansluiting van de auto niet overeen komt met deze van de aanhanger. Als je auto 7 polig is en je aanhanger 13 dan adviseren wij je deze verloopstekker te bestellen. Houd er rekening mee dat bij deze oplossing alleen de 7 polige functies en niet de extra functies die bij een 13 polige aansluiting komen (denk aan achteruitrijverlichting) werken.
als zowel de stekker als de lampen werken moet het toch een kabelbreuk zijn wellicht?
Ik heb led achterlichten gekocht voor mijn boot trailer. Ik heb spanning op de 7 polige stekker die vanaf de auto naar de achterkant van de trailer. De led units gecontroleerd op werking met een 12 v accu. Ook heb ik spanning op de stekker achter. Toch krijg ik de led lampen niet brandend. Iemand een idéé?
staflampjes
In jullie uitleg, staat dat een led een lage weerstand heeft. Een led heeft juist een hoge weerstand. Hierdoor werkt een led op een veel lagere stroom. En die kan het canbus-systeem van de auto niet meten !! Daarom moet er een belastingsweerstand “parallel” over de led gemonteerd worden.
Het is waarschijnlijk een storing met de CANBUS van de auto. Weerstanden monteren of een controlbox zou de storing van de aanhanger moeten kunnen oplossen.
Goede morgen ,
ik bezit een Opel Movano met 13 polige stekker , sinds kort heb ik een storing waardoor de achter knipperlichten zeer zwak knipperen . ik hen alles gecontroleerd ( lampen , aarde , kabels enz ) maar niets gevonden .indien ik de auto op alarm zet met de afstandbediening branden de lampen op volle sterkte.
Er is een GM 09 121 634 // Anhanger Blinkuberwachung 12 v / 8545-1218 van Volta gemonteerd . kan men deze doormeten of nakijken of deze werkt ?
Goeiedag, ik heb bij jullie nieuwe Led achterlichten besteld. Nu heb in deze aangesloten en alles doet wat het moet doen alleen zijn er een paar problemen waneer ik rem.
Als in mijn rem in duw en een knipperlicht inschakel knippert deze heel snel. Waneer ik de rem los laat gaat dit normaal. Als ik mijn auto in achteruit schakel en tergelijk mijn rem in duw gaat mijn achter licht niet aan. Waneer ik in achteruit schakel zonder op de rem te duwen gaat het licht wel aan. Ik heb al op jullie website gelezen dat dit kan opgelost worden met weerstanden. Kunnen jullie mij adviseren waar ik deze weerstanden het best plaats ?
Het gaat om een gewone plateau aanhangwagen dus in denk niet dat een controlbox handig is aangezien deze dan buiten onder de aanhangwagen zou komen.
Ik ben heel erg blij met de kwaliteit van alles wat ik al besteld heb bij jullie. Maar ik bots alleen even op dit probleempje.
Hopelijk kunnen jullie mij hierbij helpen
Alvast bedankt ! Groetjes Dean Dean
